Version 8.0.7
Dernière mise à jour 3 décembre 2024
Licence Licence gratuite
Téléchargements 15 (30 derniers jours)

KiCad est un logiciel de conception de circuits électroniques open source qui facilite la gestion de projets complexes. Multiplateforme, il est disponible sous Windows, macOS, Linux et même Docker.

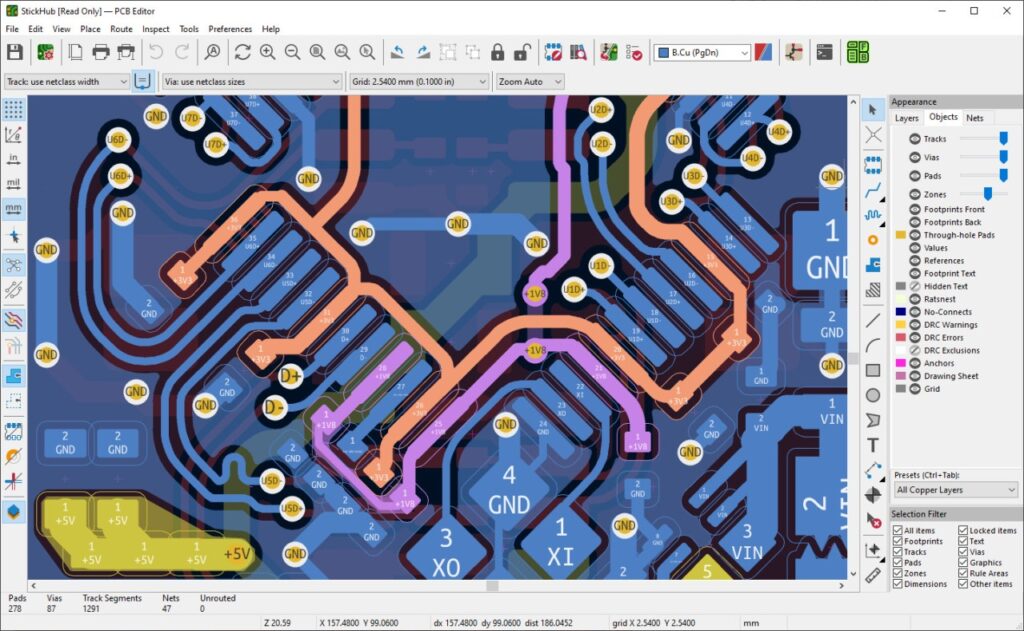

KiCad est une suite logicielle gratuite et open source qui offre des outils puissants pour la capture de schémas et la disposition de circuits imprimés. Son éditeur de circuits imprimés est accessible tout en étant assez robuste pour des conceptions complexes (jusqu'à 32 couches de cuivre).

Ce logiciel développé par une communauté mondiale d'ingénieurs bénévoles permet de créer des schémas électroniques, d'ajouter des symboles personnalisés ou d'utiliser des bibliothèques existantes, tout en offrant des vérifications avec un simulateur SPICE et un vérificateur de règles électriques.

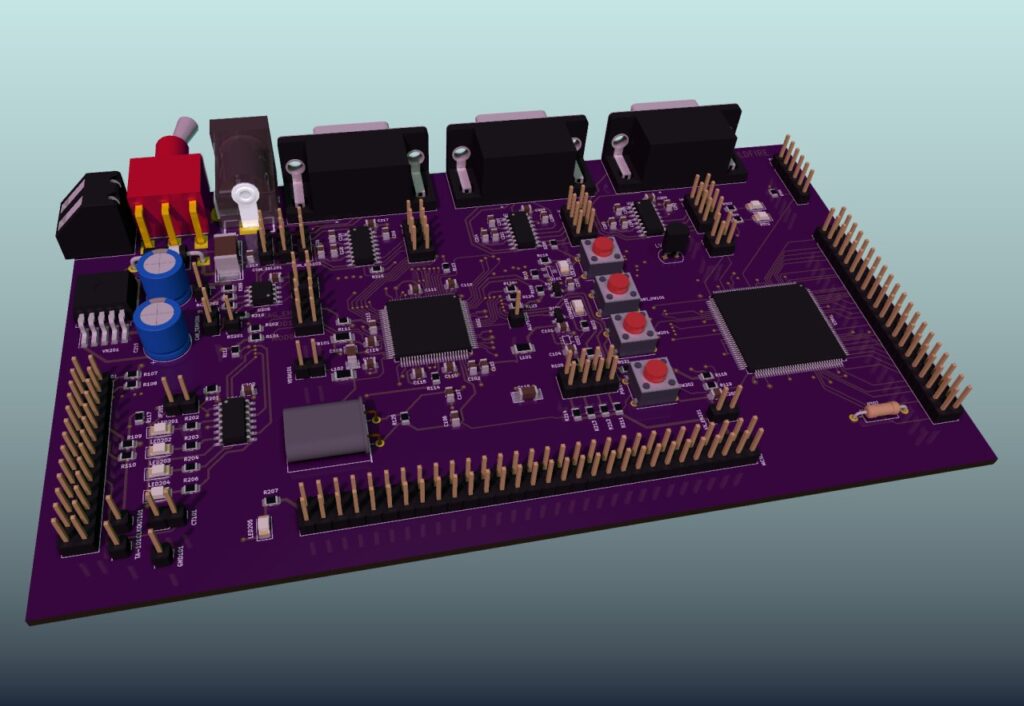

Il intègre aussi un visualiseur Gerber pour inspecter les fichiers de fabrication, et un calculateur de PCB pour analyser les propriétés électriques. De plus, il inclut une visionneuse 3D pour inspecter les circuits imprimés et créer des images réalistes.

KiCad est compatible avec plusieurs systèmes d'exploitation, notamment Windows, macOS, Linux et Docker.

Comment utiliser KiCad ?

Le gestionnaire de projets intégré à KiCad simplifie la création, l'ouverture et l'organisation de projets de conception électronique. Avec une interface intuitive, il présente une arborescence pour afficher les fichiers associés et un lanceur d'outils pour accéder facilement aux éditeurs. Un projet typique inclut un fichier de projet, un schéma et un fichier de conception de carte, tous nommés de manière cohérente pour garantir une gestion optimale.

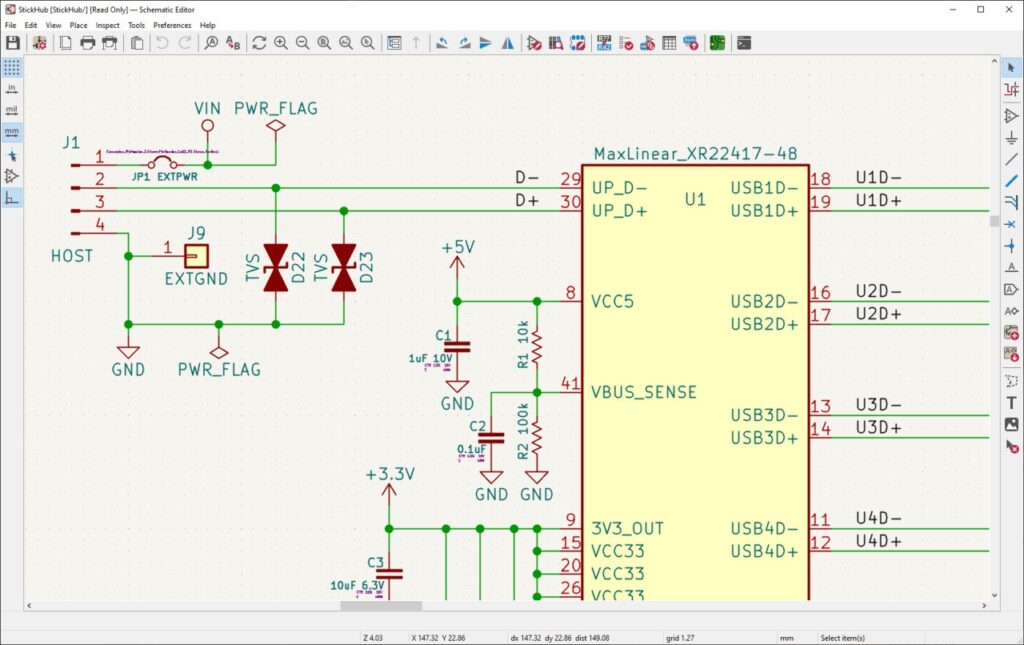

KiCad permet de créer des schémas électroniques détaillés, avec la possibilité d'ajouter des symboles personnalisés ou d'utiliser des bibliothèques existantes. Les vérifications sont facilitées par un simulateur SPICE intégré et un vérificateur de règles électriques pour s'assurer de la validité de la conception.

Le logiciel dispose également d'un visualiseur Gerber pour inspecter les fichiers de fabrication, ainsi qu'un calculateur de PCB qui analyse les propriétés électriques des circuits. De plus, une visionneuse 3D permet d'inspecter les circuits imprimés et de générer des images réalistes, offrant ainsi une approche complète pour la conception, la vérification et la visualisation de circuits électroniques.

De plus, le logiciel permet de personnaliser les préférences selon les besoins spécifiques des utilisateurs et facilite la création de nouveaux projets grâce à des modèles préconfigurés, ce qui accélère le processus de conception en proposant des paramètres prédéfinis comme les contours de cartes et les positions de connecteurs. Ces outils intégrés, combinés à la gestion efficace des fichiers et aux options de personnalisation, en font un choix de qualité pour les concepteurs électroniques professionnels.

KiCad permet également de travailler en mode autonome, en lançant directement les éditeurs sans le gestionnaire de projets, bien que cela limite certaines fonctionnalités comme la synchronisation entre le schéma et le PCB. L'importation de projets issus d'autres outils EDA est possible, bien que certains formats nécessitent d'être liés manuellement.

Le logiciel offre également des fonctionnalités avancées pour archiver les projets et configurer des chemins de bibliothèques et de formes 3D.

Quelles exigences matérielles pour utiliser KiCad ?

KiCad fonctionne sur une large gamme de matériels et de systèmes d'exploitation, incluant Windows, macOS, Linux et Docker. Vous pouvez le télécharger directement depuis le site Internet officiel de l'éditeur (en suivant nos liens directs).

Toutefois, sur du matériel moins performant, certaines tâches peuvent devenir plus lentes ou difficiles. Pour garantir une expérience optimale, il est donc recommandé d'utiliser une carte graphique dédiée et un écran d'une résolution de 1920 x 1080 ou supérieure. Cela permet d'améliorer la fluidité de l'affichage et la gestion des conceptions complexes, assurant ainsi une meilleure performance lors de l'utilisation des outils de KiCad.

Etant open source, ce logiciel peut être téléchargé et utilisé gratuitement, et permet aux utilisateurs de modifier et d’adapter le code source selon leurs besoins.

Éditeur KiCAD
Systèmes d'exploitation Windows, macOS, Linux
Catégorie Sciences

Captures d'écran de KiCAD
