Les turbulences de sillage sont parfois visibles à cause de la condensation de la vapeur d’eau. Parfois impliqués dans des accidents aériens, ces phénomènes pourraient être détectés et évités grâce à des lasers.

En novembre 2001, un Airbus A300 d’American Airlines parti de New York s’est écrasé deux minutes après le décollage, provoquant la mort des 260 personnes à bord. C’était peu de temps après les attentats aériens du World Trade Center, mais cette fois, l’accident avait des causes bien différentes : des turbulences de sillages, c’est-à-dire des structures tourbillonnantes fortes générées par le passage des avions, ce jour-là créées par un Boeing 747 de Japan Airlines qui avait décollé peu auparavant.

Plus récemment, un avion d’affaires Bombardier Challenger 604 a subi une chute de 3 000 mètres dans le sillage d’un A380. Plusieurs passagers ont été blessés et l’intérieur de l’avion a été détruit. Si des incidents sans gravité sont assez fréquents (un par mois), des accidents sérieux surviennent en moyenne tous les deux ans.

Un Cessna pris dans les turbulences de sillage d’un hélicoptère.

En plus d’être responsables de plusieurs catastrophes aériennes, elles sont un frein au développement aérien. En effet, afin de limiter leurs effets, un délai de sécurité arbitraire est imposé entre chaque avion au décollage et à l’atterrissage. Une distance de sécurité minimale doit aussi être respectée en vol – distance que n’ont probablement pas respectée Maverick et Goose dans Top Gun, perdant ainsi le contrôle de leur F-14.

avion
Turbulences de sillage derrière un avion. // Source : tsuna72

Détecter directement ces turbulences de sillage et leur évolution pourrait permettre de réduire considérablement ces délais et distances, et d’optimiser la fréquentation des pistes des aéroports – renforçant la sécurité aérienne et réduisant les coûts d’utilisation.

Malheureusement, arriver à caractériser complètement un tourbillon, surtout un tourbillon gazeux, est assez difficile.

Si, dans le registre fictionnel, les chasseurs de tornades de Twisters avaient dû sacrifier une voiture, au péril de leurs vies, pour que des billes puissent être aspirées par la tornade et ainsi permettre, par leur écho électromagnétique, de caractériser complètement la tornade, dans la réalité, ce sont des avions avec un équipage qui vont collecter les informations au cœur des dépressions, dans des conditions évidemment très difficiles.

Pour éviter ces dangers, nous cherchons à développer un dispositif capable de sonder à distance ces tourbillons. Un tel dispositif pourrait aussi avoir un intérêt pour l’astronautique, en météorologie, mais aussi pour caractériser des sillages des éoliennes, si dangereux pour les oiseaux et qui peuvent s’étendre sur plusieurs centaines de mètres.

Nous proposons dans notre étude récente d’exploiter un phénomène physique, l’effet Doppler rotationnel, pour mesurer la vitesse et l’évolution de ces tourbillons. Ceci pourrait se faire à relativement faible coût puisque cela nécessite l’emploi d’un simple laser et d’un détecteur, et serait adaptable aux sillages des éoliennes et à la mesure de tornades.

Quel est l’effet Doppler rotationnel ?

L’effet Doppler « usuel » est relatif au décalage en fréquence d’une onde (acoustique ou électromagnétique) lorsque l’émetteur et le récepteur sont en mouvement l’un par rapport à l’autre. Ce décalage est proportionnel à la vitesse relative entre eux. Il est utilisé notamment pour détecter les excès de vitesse par la maréchaussée, en utilisant des ondes radio ou optiques. Il est aussi utilisé en médecine, en autres, pour la mesure des flux dans les vaisseaux sanguins, à l’aide, cette fois-ci, d’une onde acoustique.

Il existe aussi un effet Doppler rotationnel, moins connu, qui est le pendant de l’effet Doppler usuel pour des objets en rotation.

Philéas Fogg s’en est bien aperçu dans Le Tour du monde en quatre-vingts jours. En effet, la période du voyage, normalement de 80 jours, a été modifiée par la rotation propre de la Terre. Suivant le sens de parcours du tour du monde, cette période passe à 79 ou 81 jours.

Cela peut aussi se comprendre, à des temps plus courts, en regardant une horloge posée sur un tourne-disque en rotation. L’horloge ne tourne pas à la même vitesse si l’on se place sur le tourne-disque ou dans la pièce dans laquelle est placé le tourne-disque.

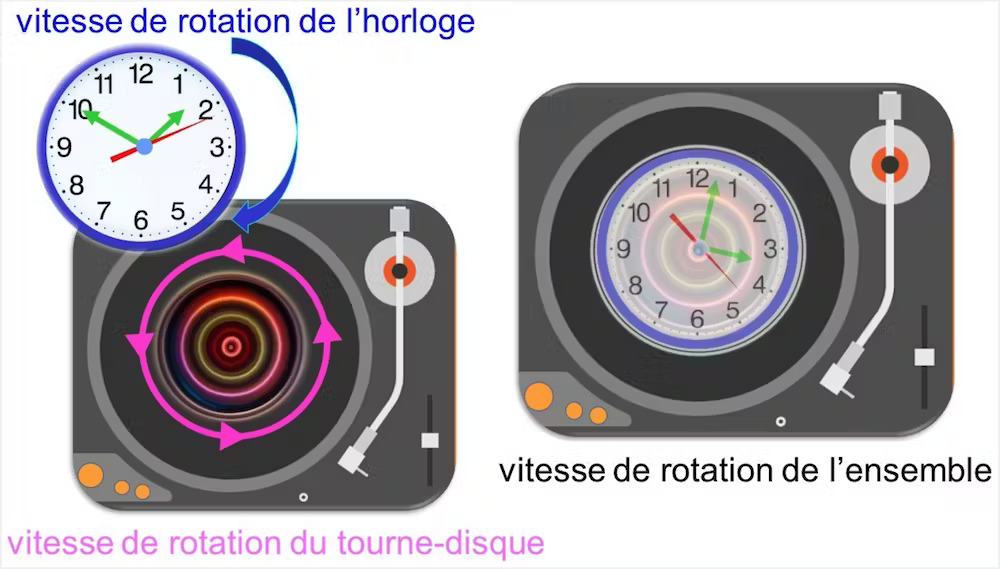

Une horloge tourne lentement. Lorsqu’elle est placée sur un tourne disque qui tourne plus rapidement, les vitesses de rotation s’additionnent et un observateur voit l’horloge tourner très vite // Source : Olivier Émile
Une horloge tourne lentement. Lorsqu’elle est placée sur un tourne disque qui tourne plus rapidement, les vitesses de rotation s’additionnent et un observateur voit l’horloge tourner très vite // Source : Olivier Émile

Pour pouvoir utiliser l’effet Doppler rotationnel avec des ondes, celles-ci doivent « tourner ». Ce n’est pas le cas avec les ondes habituelles (planes).

Par contre, il existe des ondes qui ressemblent aux pâtes italiennes « fusilli », et qui tournent à une vitesse proportionnelle à la fréquence de l’onde. Elles sont appelées ondes à moment angulaire orbital ou OAM en anglais.

La lumière rétrodiffusée par des objets en rotation ne tourne plus. Elle n’a plus la forme d’un fusilli. De plus, elle se trouve être décalée en fréquence d’une quantité proportionnelle à la fréquence de rotation de l’objet et aux caractéristiques du « fusilli ». En mesurant ce décalage, il est possible mesurer la vitesse de rotation du tourbillon.

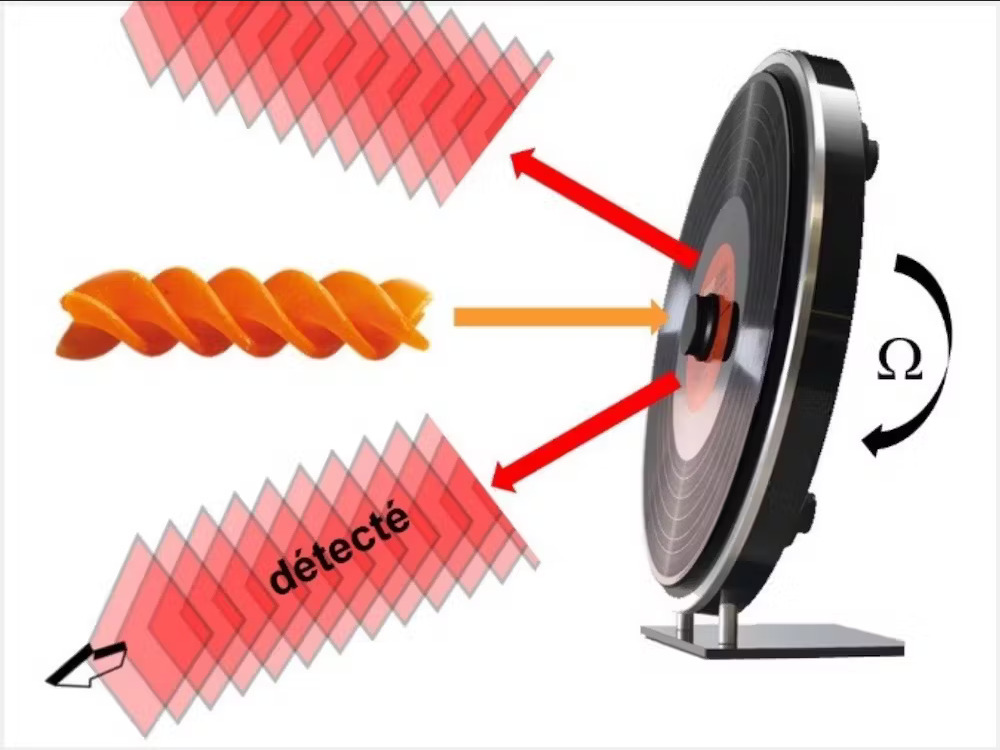

La lumière diffusée par un objet en rotation subit un décalage en fréquence proportionnel à la fréquence de rotation. // Source : Olivier Émile
La lumière diffusée par un objet en rotation subit un décalage en fréquence proportionnel à la fréquence de rotation. // Source : Olivier Émile

Sonder à distance les tourbillons

Notre équipe travaille depuis quelques années sur les ondes « fusilli », sur leur génération, leur détection et leur utilisation pour faire tourner des objets à l’aide de la lumière.

Nous avons récemment réussi à complètement caractériser un tourbillon liquide « modèle » généré par un agitateur magnétique dans un récipient, en utilisant des ondes optiques en forme de fusilli générées par un laser, et en étudiant la fréquence de la lumière diffusée par l’eau du tourbillon.

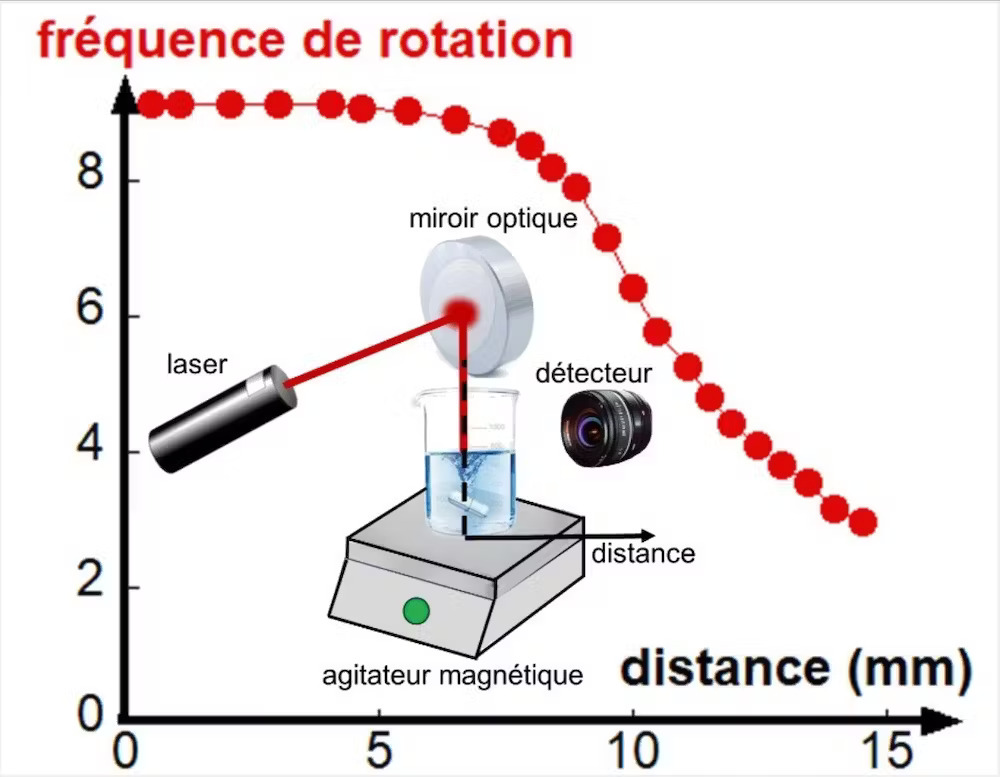

Le décalage Doppler rotationnel de la lumière diffusée par le liquide en rotation permet de remonter à la distribution des vitesses dans le tourbillon
Le décalage Doppler rotationnel de la lumière diffusée par le liquide en rotation permet de remonter à la distribution des vitesses dans le tourbillon // Source : Olivier Émile

En particulier, nous avons mesuré la distribution des vitesses angulaires à l’intérieur du tourbillon et, en même temps, nous pouvons effectuer une cartographie dans l’axe du tourbillon. En d’autres termes, nous pouvons connaître la distribution des vitesses de rotation du tourbillon en trois dimensions.

Actuellement, nous essayons de reprendre cette expérience sur un tourbillon gazeux généré par une dépression, en laboratoire, avant d’effectuer ces expériences en situation réelle.

The conversation logo

Olivier Emile, Enseignant chercheur en physique et Janine Emile, Professeur en physique

Cet article est republié à partir de The Conversation sous licence Creative Commons. Lire l’article original.
